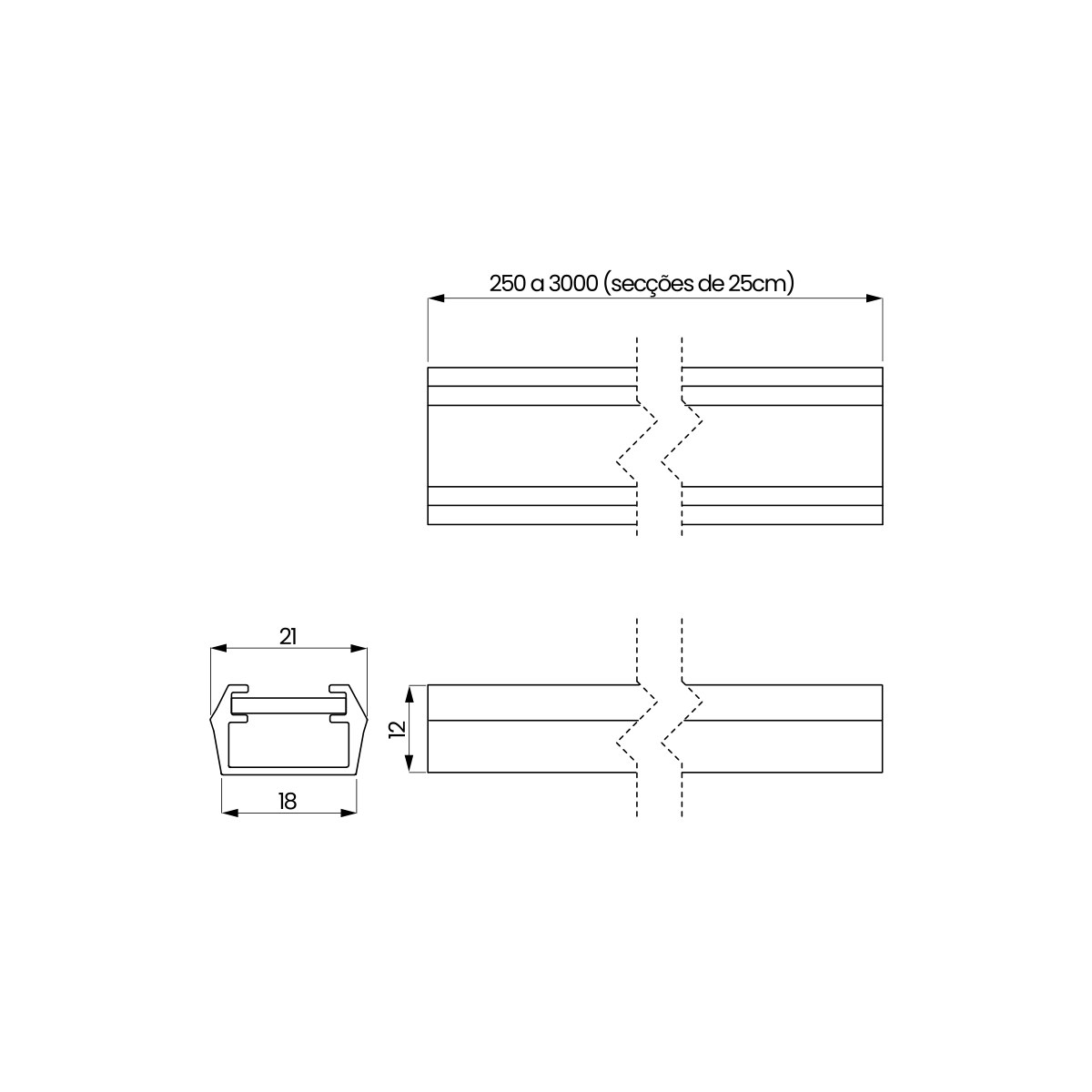

Desenho técnico cotado Módulo Difuso, da Usina Design
Módulo Difuso · desenho técnico cotado

Módulos Feito no Brasil

Módulo Difuso

Módulo de luz difusa para o sistema Legou, de 250 a 3.000 mm. Ver os códigos desta família.

1 Dimensão

2 Temperatura de cor

3 Potência

4 Tensão

5 Acabamento externo G1 / G2

BT — Branco Textura

Área do especificador

AC73-10LED2_1V · BT

Tipo de peça Módulos
Potência10
Dimensão21 × 500 × 12 mm
Falar sobre essa peça Exportar ficha técnica em PDF

Ficha técnica completa desta configuração Endereço próprio desta configuração

Sobre a peça

Módulo Difuso.

O Módulo Difuso é o trecho de luz contínua do sistema Legou: o catálogo o imprime com LED integrado, em 127 V e em 220 V, e é ele que transforma o perfil numa linha acesa por inteiro.\n\nO driver é embutido no próprio módulo, em tecnologia DOB, o que dispensa a caixa de fonte separada e o espaço que ela pediria no forro. O sistema é compatível com automação.\n\nE o que muda entre eles é o comprimento, de 250 a 3.000 mm, com seção de 21 por 12 mm. O módulo1acabamentos.

Ambientes indicados

Sala · Corredor · Recepção · Escritório

Ficha técnica

Especificação completa.

CódigoAC73-10LED2_1V
Dimensão21 × 500 × 12 mm
Altura12 mm
Largura21 mm
Profundidade500 mm
Potência10
Temperatura de cor2700 K
Fluxo luminoso750
IRC>80
LinhaLegou
TipologiaMódulos
Materiala confirmar

Os códigos

Uma família, várias escalas e variantes.

Códigos da família Módulo Difuso
Código Dimensão (mm) Altura Potência Temperatura de cor Fluxo luminoso IRC Tensão
AC73-10LED2_1V 21X500X12 12 mm 10 2700 750 >80 —
AC73-10LED2_2V 21X500X12 12 mm 10 2700 750 >80 —
AC73-10LED3_1V 21X500X12 12 mm 10 3000 780 >80 127V
AC73-10LED3_2V 21X500X12 12 mm 10 3000 780 >80 220V
AC73-10LED4_1V 21X500X12 12 mm 10 4000 800 >80 127V
AC73-10LED4_2V 21X500X12 12 mm 10 4000 800 >80 220V
AC73-15LED2_1V 21X750X12 12 mm 15 2700 1125 >80 —
AC73-15LED2_2V 21X750X12 12 mm 15 2700 1125 >80 —
AC73-15LED3_1V 21X750X12 12 mm 15 3000 1170 >80 127V
AC73-15LED3_2V 21X750X22 22 mm 15 3000 1170 >80 220V
AC73-15LED4_1V 21X750X12 12 mm 15 4000 1200 >80 127V
AC73-15LED4_2V 21X750X12 12 mm 15 4000 1200 >80 220V
AC73-20LED2_1V 21X1000X12 12 mm 20 2700 1500 >80 —
AC73-20LED2_2V 21X1000X12 12 mm 20 2700 1500 >80 —
AC73-20LED3_1V 21X1000X12 12 mm 20 3000 1560 >80 127V
AC73-20LED3_2V 21X1000X12 12 mm 20 3000 1560 >80 220V
AC73-20LED4_1V 21X1000X12 12 mm 20 4000 1600 >80 127V
AC73-20LED4_2V 21X1000X12 12 mm 20 4000 1600 >80 220V
AC73-25LED2_1V 21X1250X12 12 mm 25 2700 1875 >80 —
AC73-25LED2_2V 21X1250X12 12 mm 25 2700 1875 >80 —
AC73-25LED3_1V 21X1250X12 12 mm 25 3000 1950 >80 127V
AC73-25LED3_2V 21X1250X12 12 mm 25 3000 1950 >80 220V
AC73-25LED4_1V 21X1250X12 12 mm 25 4000 2000 >80 127V
AC73-25LED4_2V 21X1250X12 12 mm 25 4000 2000 >80 220V
AC73-30LED2_1V 21X1500X12 12 mm 30 2700 2250 >80 —
AC73-30LED2_2V 21X1500X12 12 mm 30 2700 2250 >80 —
AC73-30LED3_1V 21X1500X12 12 mm 30 3000 2340 >80 127V
AC73-30LED3_2V 21X1500X12 12 mm 30 3000 2340 >80 220V
AC73-30LED4_1V 21X1500X12 12 mm 30 4000 2400 >80 127V
AC73-30LED4_2V 21X1500X12 12 mm 30 4000 2400 >80 220V
AC73-35LED2_1V 21X1750X12 12 mm 35 2700 2625 >80 —
AC73-35LED2_2V 21X1750X12 12 mm 35 2700 2625 >80 —
AC73-35LED3_1V 21X1750X12 12 mm 35 3000 2730 >80 127V
AC73-35LED3_2V 21X1750X12 12 mm 35 3000 2730 >80 220V
AC73-35LED4_1V 21X1750X12 12 mm 35 4000 2800 >80 127V
AC73-35LED4_2V 21X1750X12 12 mm 35 4000 2800 >80 220V
AC73-40LED2_1V 21X2000X12 12 mm 40 2700 3000 >80 —
AC73-40LED2_2V 21X2000X12 12 mm 40 2700 3000 >80 —
AC73-40LED3_1V 21X2000X12 12 mm 40 3000 3120 >80 127V
AC73-40LED3_2V 21X2000X12 12 mm 40 3000 3120 >80 220V
AC73-40LED4_1V 21X2000X12 12 mm 40 4000 3200 >80 127V
AC73-40LED4_2V 21X2000X12 12 mm 40 4000 3200 >80 220V
AC73-45LED2_1V 21X2250X12 12 mm 45 2700 3375 >80 —
AC73-45LED2_2V 21X2250X12 12 mm 45 2700 3375 >80 —
AC73-45LED3_1V 21X2250X12 12 mm 45 3000 3510 >80 127V
AC73-45LED3_2V 21X2250X12 12 mm 45 3000 3510 >80 220V
AC73-45LED4_1V 21X2250X12 12 mm 45 4000 3600 >80 127V
AC73-45LED4_2V 21X2250X12 12 mm 45 4000 3600 >80 220V
AC73-50LED2_1V 21X2500X12 12 mm 50 2700 3750 >80 —
AC73-50LED2_2V 21X2500X12 12 mm 50 2700 3750 >80 —
AC73-50LED3_1V 21X2500X12 12 mm 50 3000 3900 >80 127V
AC73-50LED3_2V 21X2500X12 12 mm 50 3000 3900 >80 220V
AC73-50LED4_1V 21X2500X12 12 mm 50 4000 4000 >80 127V
AC73-50LED4_2V 21X2500X12 12 mm 50 4000 4000 >80 220V
AC73-55LED2_1V 21X2750X12 12 mm 55 2700 4125 >80 —
AC73-55LED2_2V 21X2750X12 12 mm 55 2700 4125 >80 —
AC73-55LED3_1V 21X2750X12 12 mm 55 3000 4290 >80 127V
AC73-55LED3_2V 21X2750X12 12 mm 55 3000 4290 >80 220V
AC73-55LED4_1V 21X2750X12 12 mm 55 4000 4400 >80 127V
AC73-55LED4_2V 21X2750X12 12 mm 55 4000 4400 >80 220V
AC73-5LED2_1V 21X250X12 12 mm 5 2700 375 >80 —
AC73-5LED2_2V 21X250X12 12 mm 5 2700 375 >80 —
AC73-5LED3_1V 21X250X12 12 mm 5 3000 390 >80 127V
AC73-5LED3_2V 21X250X12 12 mm 5 3000 390 >80 220V
AC73-5LED4_1V 21X250X12 12 mm 5 4000 400 >80 127V
AC73-5LED4_2V 21X250X12 12 mm 5 4000 400 >80 220V
AC73-60LED2_1V 21X3000X12 12 mm 60 2700 4500 >80 —
AC73-60LED2_2V 21X3000X12 12 mm 60 2700 4500 >80 —
AC73-60LED3_1V 21X3000X12 12 mm 60 3000 4680 >80 127V
AC73-60LED3_2V 21X3000X12 12 mm 60 3000 4680 >80 220V
AC73-60LED4_1V 21X3000X12 12 mm 60 4000 4800 >80 127V
AC73-60LED4_2V 21X3000X12 12 mm 60 4000 4800 >80 220V
